Konfigurasi MPLS LDP


Assalamualaikum Wr. Wb.

Kali ini melakukan konfigurasi MPLS LDP. Dimana MPLS LDP ini simplenya adalah mengubah sistem kerja router yang tadinya membaca table routing menjadi hanya melihat tabel saja. Sehingga mengubah kerja router seolah - olah seperti switch.
Oke langsung saja ke prakteknya. Oiya pada kali ini saya menggunakan software simulasi GNS3 dan menggunakan router Cisco C7200.

Berikut link untuk Download GNS3 :
https://www.gns3.com/

Berikut link untuk Download IOS Router C7200:
https://drive.google.com/file/d/1Vl3t5X_8w09551RFX2QsbjR5vFj_ZeTs/view?usp=sharing

Cara menginstall router C7200 sebagai berikut :
1. Buka GNS3 nya
2. Buat Projectnya terlebih dahulu, klik "File" dan pilih "New Blank Project".
3. Pilih "Edit" di pojok kiri atas layar.
4. Pilih "Preferences".
5. Pilih pada "IOS routers".
6. Klik "New" lalu pilih "New Image" dan browse file iso router C7200 yang sudah didownload.
7. Next, pada bagian Nama dan RAM di NEXT saja

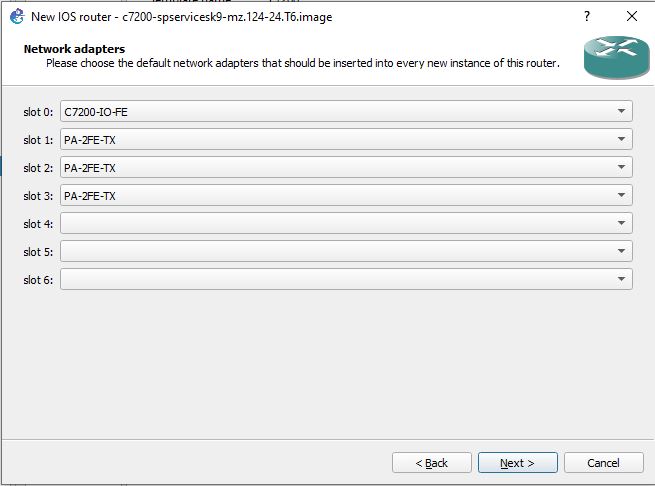

8. Pada bagian ini kita tambahkan slot untuk kabelnya agar nanti pada saat dipasang pada GNS3 tidak perlu memasang manual lagi, ikuti seperti digambar.
9. Kemudian NEXT saja dan FINISH
10. Klik "Apply" dan "Ok".


TOPOLOGI :

NIM yang digunakan 17101161

KONFIGURASI IP ADDRESS :
R1
R5#conf t
R5(config)#int fa 1/0
R5(config-if)#ip add 172.16.1.1 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int fa 0/0
R5(config-if)#ip add 192.168.10.1 255.255.255.0
R5(config-if)#no sh
R5(config-if)#exit
R5(config)#do write

R2
R2#conf t
R2(config)#int fa1/0
R2(config-if)#ip add 172.16.1.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#int fa1/1
R2(config-if)#ip add 17.10.10.2 255.255.255.240
R2(config-if)#no sh
R2(config-if)#int fa 2/1
R2(config-if)#ip add 10.20.20.2 255.255.255.240
R2(config-if)#no sh
R2(config-if)#int lo0
R2(config-if)#ip add 12.12.1.1 255.255.255.0
R2(config-if)#exit
R2(config)#do write

R3
R3#conf t
R3(config)#int fa1/0
R3(config-if)#ip add 17.10.10.1 255.255.255.240
R3(config-if)#no sh
R3(config-if)#int fa1/1
R3(config-if)#ip add 11.30.30.1 255.255.255.240
R3(config-if)#no sh
R3(config-if)#int lo0
R3(config-if)#ip add 12.12.2.1 255.255.255.0
R3(config-if)#exit
R3(config)#do write

R4
R4#conf t
R4(config)#int fa1/0
R4(config-if)#ip add 10.20.20.1 255.255.255.240
R4(config-if)#no sh
R4(config-if)#int fa1/1
R4(config-if)#ip add 61.40.40.1 255.255.255.240
R4(config-if)#no sh
R4(config-if)#int lo0
R4(config-if)#ip add 12.12.3.1 255.255.255.0
R4(config-if)#exit
R4(config)#do write

R5
R5#conf t
R5(config)#int fa1/0
R5(config-if)#ip add 11.30.30.2 255.255.255.240
R5(config-if)#no sh
R5(config-if)#int fa1/1
R5(config-if)#ip add 61.40.40.2 255.255.255.240
R5(config-if)#no sh
R5(config-if)#int fa2/1
R5(config-if)#ip add 172.16.2.2 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int lo0
R5(config-if)#ip add 12.12.4.1 255.255.255.0
R5(config-if)#exit
R5(config)#do write

R6
R6#conf t
R6(config)#int fa 1/0
R6(config-if)#ip add 172.16.2.1 255.255.255.0
R6(config-if)#no sh
R6(config-if)#int fa0/0
R6(config-if)#ip add 192.168.20.1 255.255.255.0
R6(config-if)#no sh
R6(config-if)#exit
R6(config)#do write


KONFIGURASI ROUTING OSPF :
R1
R1(config)#router ospf 10
R1(config-router)#netw
R1(config-router)#network 172.16.1.0 0.0.0.255 area 0
R1(config-router)#network 192.168.10.0 0.0.0.255 area 0
R1(config-router)#exit
R1(config)#do write

R2
R2(config)#router ospf 10
R2(config-router)#network 172.16.1.0 0.0.0.255 area 0
R2(config-router)#network 17.10.10.0 0.0.0.15 area 0
R2(config-router)#network 10.20.20.0 0.0.0.15 area 0
R2(config-router)#network 12.12.1.1 0.0.0.255 area 0
R2(config-router)#exit
R2(config)#do write

R3
R3(config)#router ospf 10
R3(config-router)#network 17.10.10.0 0.0.0.15 area 0
R3(config-router)#network 11.30.30.0 0.0.0.15 area 0
R3(config-router)#network 12.12.2.1 0.0.0.255 area 0
R3(config-router)#exit
R3(config)#do write

R4
R4(config)#router ospf 10
R4(config-router)#network 10.20.20.0 0.0.0.15 area 0
R4(config-router)#network 61.40.40.0 0.0.0.15 area 0
R4(config-router)#network 12.12.3.1 0.0.0.255 area 0
R4(config-router)#exit
R4(config)#do write

R5
R5(config)#router ospf 10
R5(config-router)#network 11.30.30.0 0.0.0.15 area 0
R5(config-router)#network 61.40.40.0 0.0.0.15 area 0
R5(config-router)#network 172.16.2.0 0.0.0.255 area 0
R5(config-router)#network 12.12.4.1 0.0.0.255 area 0
R5(config-router)#exit
R5(config)#do write

R6
R6(config)#router ospf 10
R6(config-router)#network 172.16.2.0 0.0.0.255 area 0
R6(config-router)#network 192.168.20.0 0.0.0.255 area 0
R6(config-router)#exit
R6(config)#do write


KONFIGURASI MPLS LDP :
R1
R1(config)#ip cef
R1(config)#mpls ip
R1(config)#mpls label protocol ldp
R1(config)#mpls ldp router-id fa1/0
R1(config)#int fa1/0
R1(config-if)#mpls ip
R1(config-if)#mpls label protocol ldp
R1(config-if)#ex
R1(config)#do write

R2
R2(config)#ip cef
R2(config)#mpls ip
R2(config)#mpls ldp router-id fa1/0
R2(config)#mpls ldp router-id fa1/1
R2(config)#mpls ldp router-id fa2/1
R2(config)#int fa1/0
R2(config-if)#mpls ip
R2(config-if)#mpls label protocol ldp
R2(config-if)#int fa1/1
R2(config-if)#mpls ip
R2(config-if)#mpls label protocol ldp
R2(config-if)#int fa2/1
R2(config-if)#mpls ip
R2(config-if)#mpls label protocol ldp
R2(config-if)#exit
R2(config)#do write

R3
R3(config)#ip cef
R3(config)#mpls ip
R3(config)#mpls label protocol ldp
R3(config)#mpls ldp router-id fa1/0
R3(config)#mpls ldp router-id fa1/1
R3(config)#int fa1/0
R3(config-if)#mpls ip
R3(config-if)#mpls label protocol ldp
R3(config-if)#int fa1/1
R3(config-if)#mpls ip
R3(config-if)#mpls label protocol ldp
R3(config-if)#exit
R3(config)#do write

R4
R4(config)#ip cef
R4(config)#mpls ip
R4(config)#mpls label protocol ldp
R4(config)#mpls ldp router-id fa1/0
R4(config)#mpls ldp router-id fa1/1
R4(config)#int fa1/0
R4(config-if)#mpls ip
R4(config-if)#mpls label protocol ldp
R4(config-if)#int fa1/1
R4(config-if)#mpls ip
R4(config-if)#mpls label protocol ldp
R4(config-if)#exit
R4(config)#do write

R5
R5(config)#ip cef
R5(config)#mpls ip
R5(config)#mpls label protocol ldp
R5(config)#mpls ldp router-id fa1/0
R5(config)#mpls ldp router-id fa1/1
R5(config)#mpls ldp router-id fa2/1
R5(config)#int fa 1/0
R5(config-if)#mpls ip
R5(config-if)#mpls label protocol ldp
R5(config-if)#int fa1/1
R5(config-if)#mpls ip
R5(config-if)#mpls label protocol ldp
R5(config-if)#int fa2/1
R5(config-if)#mpls ip
R5(config-if)#mpls label protocol ldp
R5(config-if)#exit
R5(config)#do write

R6
R6(config)#ip cef
R6(config)#mpls ip
R6(config)#mpls label protocol ldp
R6(config)#mpls ldp router-id fa1/0
R6(config)#int fa1/0
R6(config-if)#mpls ip
R6(config-if)#mpls label protocol ldp
R6(config-if)#exit
R6(config)#do write
HASIL KONFIGURASI :

R2#show mpls interface


R2#show mpls ldp neighbor

 R5#show mpls interface


R5#show mpls ldp neighbor
